弧门支铰裂纹监测

来源:超级管理员 发布时间:2021-12-02

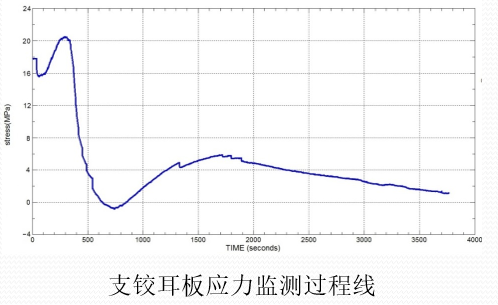

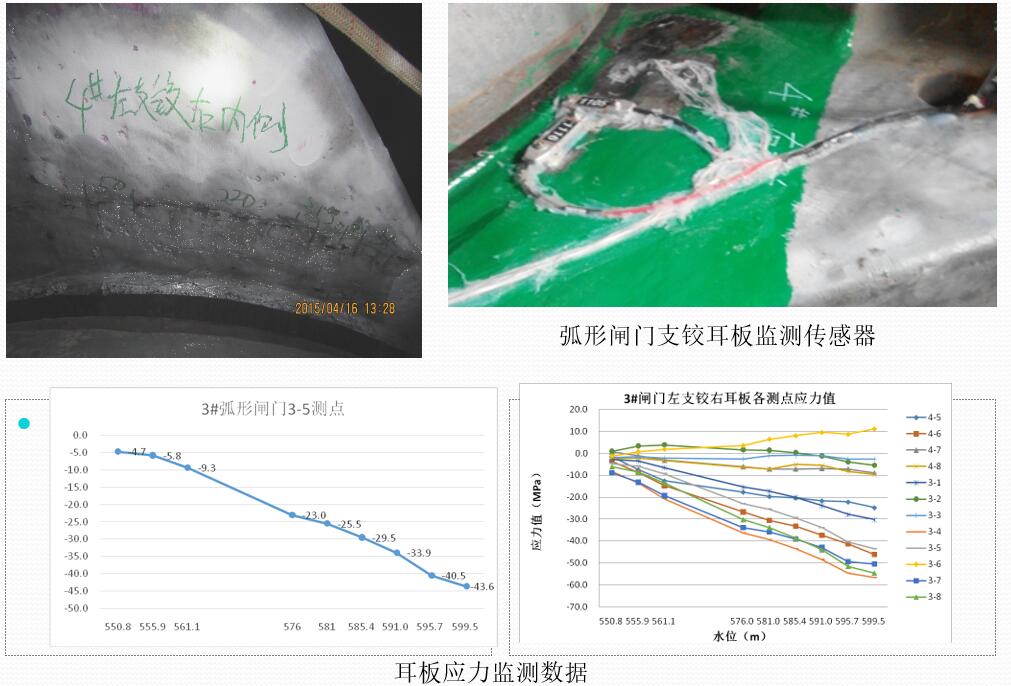

溪洛渡水电站是国家“西电东送”骨干工程。在2014年~2015年枯水期水工金属结构无损检测例检查中,发现3#和4#泄洪洞弧门支铰存在裂纹(深度18mm)。裂纹系安装工程中工艺措施不当所致,需磨除处理,表面探伤并在汛期监测运行(裂纹是否扩展),根据《中国长江电力股份有限公司2015年第12次招标采购委员会会议纪要》由水利部水工金属结构质量检验测试中心承担溪洛渡电站3#、4#泄洪洞弧门支铰在线监测项目(达到长期监测)。

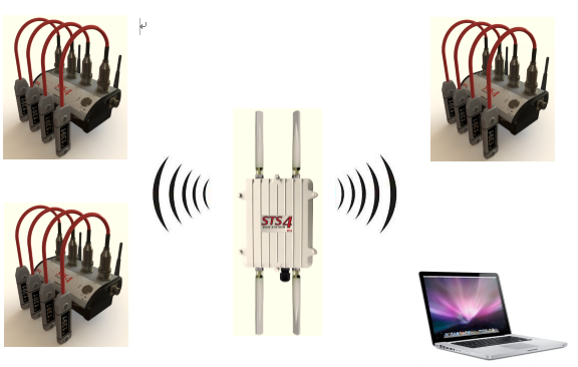

BDI无线结构测试系统由BDI智能传感器、多个四通道节点模块、基站、荷载指示仪Auto Clicker、附件和分析软件等六部分组成。BDI智能传感器采用350Ω惠斯通全桥传感器,规格尺寸111mm×32mm×13mm,按NIST标准要求校准,±1%精度,灵敏度约500με/mV/V;节点模块最高采样频率500Hz,内部过采样频率为19.5~312kHz,A/D分辨率为0.3uV bit(24位AD转换);BDI分析建模软件由WinSAC、WinGen和WinGRF三部分组成。BDI无线结构测试系统3~5分钟安装一个传感器,传感器高度精确,轻巧高效,坚固耐用;主机自动识别传感器及其数据,避免人工记录出错,与多种传感器和分析软件兼容,应用范围极广;位置指示仪自动记录荷载位置,便于数据比对分析。
